CRT彩色电视机电源故障维修
CRT彩色电视机电源故障概述
1. CRT彩色电视机的工作原理
CRT（阴极射线管）彩色电视机是依靠阴极射线管作为显示部件的电视，其基本工作原理是通过显像管内的电子枪发射电子束，电子束在磁场的控制下扫描屏幕上的荧光粉，激发荧光粉发光，从而显示出图像。
2. 电源系统的基本构成
CRT电视机的电源系统主要由以下几个部分组成：
待机副电源：通常提供+5VSB电压，用于在遥控器开机状态下为CPU供电。
功率因数校正电路（PFC）：用于提高电源的功率因数，减少无功功耗。
待机5VSB副电源：与主电源同时工作，为主电源提供启动电压和开/待机控制。
主开关电源（MCU控制）：将整流后的直流电压转换为多路输出电压，如+12V、+24V等，以供给不同的负载。
动态电压调节器：根据负载需求调整输出电压，确保稳定供电。
3. 常见电源故障类型
CRT电视机常见的电源故障包括以下几种：
无电压输出：这是最常见的故障现象之一，可能是由于保险丝熔断、整流电路故障等原因导致。
输出电压不稳定：表现为图像闪烁、色彩不稳定等，通常是由于滤波电容损坏或稳压电路故障。
短路保护触发：当电源检测到短路时，会触发保护机制，导致电源无输出。
故障诊断步骤与方法
1. 初步检查与安全措施
在进行任何维修之前，首先需要采取必要的安全措施：
断开电视机的电源插头，避免触电风险。
使用绝缘工具进行操作，防止短路。
确保工作环境干燥，避免潮湿环境作业。
2. 外观检查与基本测试
外观检查：检查电源线、插头是否有明显损坏或烧焦痕迹。
基本测试：使用万用表测量电源插头之间的电阻值，正常情况下应为无穷大；如果测得的电阻值很小，则可能存在短路情况。
3. 关键电压点测试
使用万用表测量以下关键电压点：
桥式整流电路输出端：正常时应有约+300V的直流电压。
各种负载电压（如+12V、+24V等）：这些电压是否正常直接关系到对应负载的工作状态。
如果发现某个电压异常，则需要进一步检查相关电路元件。
4. 信号波形分析
使用示波器观测以下信号波形：
行逆程脉冲信号：正常情况下应为负向脉冲。
TDA9332H的G脚锯齿波脉冲：正常情况下应为锯齿波形。
如果信号波形不正常，则需要检查相关控制芯片或外围元件。

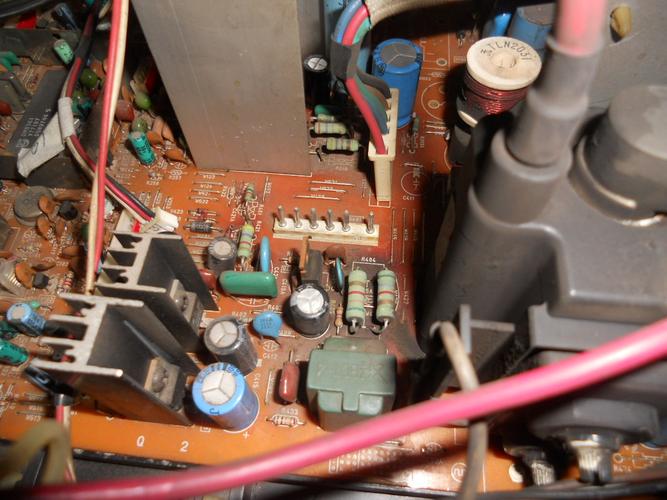

常见电源故障分析及维修
1. 待机副电源故障
现象：待机指示灯不亮，无法开机。
原因：待机副电源无输出，可能是由于保险丝F901熔断、电源厚膜块IC901损坏等原因导致。
维修方法：更换同型号的保险丝；如果更换后再次熔断，则需检查并更换电源厚膜块IC901。
2. 功率因数校正电路故障
现象：开机瞬间红色指示灯亮，随后熄灭；或者开机后红色指示灯一直亮。
原因：功率因数校正电路故障，可能是由于ZD901击穿、Q901损坏等原因导致。
维修方法：更换损坏的元件ZD901、Q901；如果这两个元件没有问题，则需要检查并更换电源厚膜块IC901。
3. 主开关电源故障
现象：无光栅，继电器反复吸合声。
原因：主开关电源无输出，可能是由于R927开路、D907击穿等原因导致。
维修方法：更换损坏的元件R927、D907；如果这两个元件没有问题，则需要检查并更换电源厚膜块IC901。
4. 动态电压调节器故障
现象：图像暗淡，色彩失真。
原因：动态电压调节器故障，可能是由于PC817失效、N834损坏等原因导致。
维修方法：更换损坏的元件PC817、N834；如果这两个元件没有问题，则需要检查并更换电源厚膜块IC901。
维修实例解析
1. 例举典型故障案例
案例1: CH16机芯CRT彩电不开机
故障现象：不开机，指示灯不亮。
故障分析：根据故障现象，判断为开关电源出现故障，测量各次级输出电压均为0V，且各路均对地无短路现象，因此判定故障在开关电源本身。
检修过程：
断开L832与次级+B电压端的电感L832，同时断开V801(e)极上的二次供电电路中的L833，使二次供电电路与N801完全脱离。
通电测开关电源+B输出端电压上升到146V左右，同时电源发出“叽叽”叫声，此时测V801(b)极电压为11.3V/11.3V，显然该电压过低，N801内部振荡电路无法启动。
测N801(4)脚供电端为10.6V，且稳定不变，怀疑V801(b)极外接稳压二极管VD808性能不良，更换VD808后，测其负端电压上升至18.2V，恢复所有断开电路，整机故障排除。
案例2: HD29166彩电黑屏但有伴音
故障现象：有伴音，但屏幕黑屏。
故障分析：根据故障现象，初步确定故障在场扫描电路。
检修过程：
打开电视测试电源的16V、5V、145V均正常。
怀疑存储器N200(24C08)损坏，拷贝数据后恢复正常。
2. 详细解析维修思路与操作步骤
案例1: SF2539彩电不开机，指示灯不亮
故障现象：不开机，指示灯不亮。
故障分析：根据故障现象，判断为开关电源出现故障，测量各次级输出电压均为0V，且各路均对地无短路现象，因此判定故障在开关电源本身。
检修过程：
测电源厚膜集成电路N801(8380)各脚电压，发现(4)脚供电端为10.6V，且稳定不变，显然该电压过低，N801内部振荡电路无法启动。
同时须断开N801二次供电系统中的L832与次级+B电压端，以及V801(e)极上的二次供电电路中的L833，使二次供电电路与N801完全脱离。
通电测开关电源+B输出端电压上升到146V左右，同时电源发出“叽叽”叫声，此时测V801(b)极电压为11.3V/11.3V，显然该电压过低，N801内部振荡电路无法启动。
测N801(4)脚供电端为10.6V，且稳定不变，怀疑V801(b)极外接稳压二极管VD808性能不良，更换VD808后，测其负端电压上升至18.2V，恢复所有断开电路，整机故障排除。
预防性维护建议
1. 定期清洁与保养
外部清洁：定期使用软布轻轻擦拭电视机外壳，避免使用化学清洁剂。
内部除尘：每隔几个月打开电视机后盖，用吹风机小心吹去内部灰尘，特别是电源部分和散热孔。
2. 正确使用习惯
避免频繁开关机：频繁开关机会对电源造成较大冲击，影响电源寿命。
适当通风：确保电视机周围有足够的通风空间，避免过热。
稳定电压：使用稳压器或UPS（不间断电源）保护电视机免受电压波动的影响。
3. 关键元件检查与更换周期
滤波电容：建议每5年检查一次，如有鼓包或漏液应及时更换。
稳压二极管：建议每3年检查一次，如有老化或性能下降应更换。
开关管：建议每4年检查一次，如有损坏应及时更换。
1. CRT彩色电视机电源维修技术回顾
本文详细介绍了CRT彩色电视机电源系统的构成、常见故障及其维修方法，通过实际案例的分析，我们了解到电源故障的多样性和复杂性，同时也掌握了一些基本的维修技巧和思路。
2. 未来技术发展趋势与应对策略
随着科技的发展，新型显示技术和电源技术不断涌现，对于CRT彩色电视机这样的传统设备，仍然有大量的用户在使用，我们需要继续研究和完善相关的维修技术，以满足用户的需求，也要关注新技术的发展趋势，提前做好准备，迎接未来的挑战。
