LED电视显示屏有黑线故障维修
LED电视作为现代家庭娱乐的重要组成部分，其显示效果直接影响到用户的观看体验，随着使用时间的增长或外部因素的影响，LED电视显示屏可能会出现各种故障，其中黑线故障尤为常见，本文旨在详细探讨LED电视显示屏黑线故障的维修方法，为广大用户提供实用的解决方案。
LED电视显示屏黑线故障概述

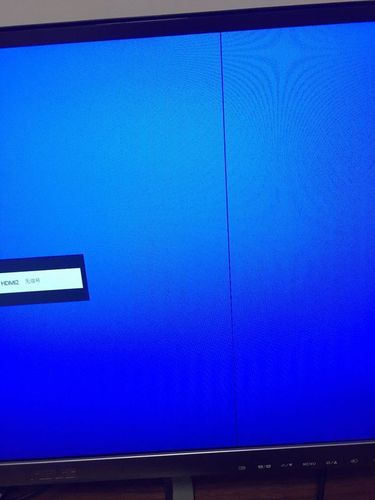

LED电视显示屏上的黑线通常表现为一条或多条垂直或水平的黑色线条，这些线条可能是固定的，也可能是闪烁的，它们不仅影响画面的美观度，还可能干扰用户的观看体验，根据故障现象的不同，黑线故障可分为多种类型，如满屏彩条、图像上有竖线或横线、局部区域有线条等。
黑线故障原因分析
1. 逻辑板与驱动电路问题
TAB排线接触不良：TAB（Tape Automated Bonding）排线是连接逻辑板和液晶屏内部驱动电路的重要通道，如果TAB排线出现接触不良或损坏，会导致信号传输受阻，进而引发黑线故障。
COF排线问题：COF（Chip On Film）排线负责将驱动IC固定于柔性线路板上，并与液晶屏内部电极相连，COF排线的接触不良或损坏同样会导致黑线问题。
驱动电路异常：行、列驱动电路的局部异常也可能导致黑线故障，某些TFT管无法动作，会在屏幕上形成亮线或黑线。
2. 主板与信号问题
上屏线接触不良：上屏线是连接主板和逻辑板的关键通道，如果上屏线出现松动或接触不良，会影响LVDS信号的传输质量，导致黑线故障。
主板软件数据错误：主板在处理输入信号时，如果程序数据出现错误，可能会导致输出给逻辑板的LVDS信号格式不正确，从而引发满屏竖条等问题。
电磁干扰：较强的电磁干扰也可能对LED电视的显示效果产生影响，导致屏幕上出现断续的短横线或黑点。
3. 其他因素
液晶屏损坏：液晶屏本身的损坏也是导致黑线故障的原因之一，这种损坏可能是由于外力撞击、温度变化等因素引起的。
使用环境不当：长时间在潮湿、高温或阳光直射的环境中使用LED电视，可能会加速内部元件的老化和损坏，从而增加黑线故障的风险。
黑线故障维修方法
1. 初步诊断
（1）观察故障现象：首先仔细观察黑线的位置、颜色、形状及是否随画面变化而变化等特征，这些信息有助于初步判断故障原因。
（2）检查外部连接：检查电视的电源线、信号线等外部连接是否牢固可靠，排除因接触不良导致的信号传输问题。
2. 针对逻辑板与驱动电路的维修
（1）重新安装或更换TAB排线：如果怀疑TAB排线接触不良或损坏，可以尝试重新安装或更换新的TAB排线，在操作过程中需注意温柔操作，避免对液晶屏造成二次损伤。

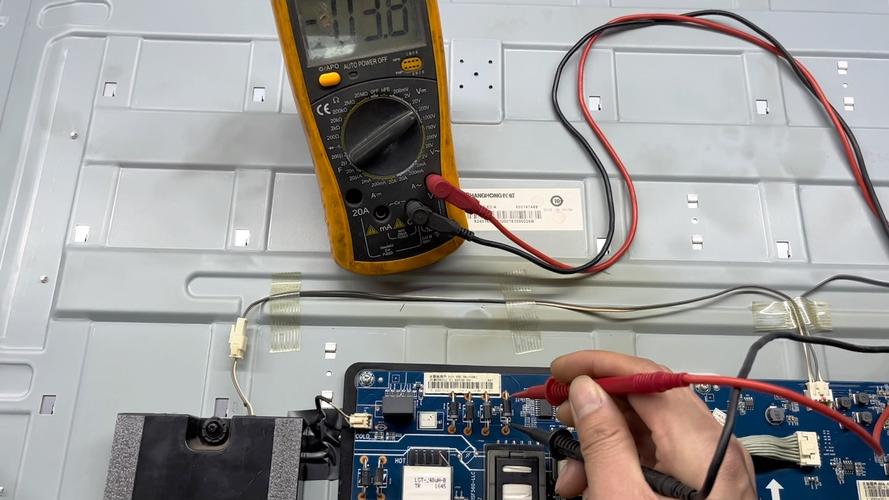

（2）检查并修复COF排线：对于COF排线的问题，可以使用万用表检测各关键点的电压值是否正常，如果发现异常，可以尝试重新插拔COF排线或更换新的COF排线。
（3）更换驱动IC：如果确定驱动IC损坏，需要更换同型号的驱动IC，在更换过程中需确保新IC与电路板的引脚对应正确且接触良好。
3. 针对主板与信号问题的维修
（1）检查并重新插拔上屏线：如果怀疑上屏线接触不良，可以断电后打开电视后盖，找到上屏线并重新插拔一次以确保接触良好。
（2）更新主板软件：如果主板软件数据错误导致黑线故障，可以尝试更新主板的软件程序，这通常需要从电视品牌的官方网站下载最新的固件包并进行升级操作。
（3）增强屏蔽与接地：对于电磁干扰问题，可以尝试增强电视的屏蔽性能并改善接地效果以减少外界干扰对电视的影响。
4. 针对液晶屏损坏的维修
如果经过上述步骤的检查和维修后仍未能解决问题且确认为液晶屏损坏导致的黑线故障那么可能需要更换整个液晶屏组件，由于液晶屏组件价值较高且更换过程复杂建议送至专业维修站进行更换维修。
案例分析与实践
1. 案例一：逻辑板与驱动电路问题导致的黑线故障
用户反映其LED电视屏幕上出现多条垂直黑线严重影响观看体验，经检查发现这些黑线的位置固定且分界线整齐与图像内容无关，初步判断为逻辑板或驱动电路问题导致的黑线故障，断电后打开电视后盖首先检查TAB排线和COF排线的连接情况发现均无异常，然后使用万用表检测逻辑板上VGH、VGL等关键点的电压值发现VGL电压偏低接近0V，进一步检查发现稳压电路中的一个电容性能不良导致供电中的纹波系数过大进而影响了上屏信号的质量，更换该电容后通电测试故障排除。
2. 案例二：主板软件数据错误导致的黑线故障
另一位用户反映其LED电视屏幕上出现满屏竖条且伴有图像偏红的现象，初步判断为主板软件数据错误导致的黑线故障，首先尝试更新主板的软件程序但未能解决问题，然后进一步检查发现主板上的时序信号处理芯片温度异常升高，断电后触摸该芯片发现其表面温度很高，推测可能是该芯片过热导致性能下降进而影响了LVDS信号的输出质量，为解决该问题在芯片表面加装了散热片并改善了电视的散热条件，再次通电测试故障得到明显改善。
预防措施与维护建议
1. 定期清洁与保养
定期清理LED电视表面的灰尘和污垢，保持其良好的散热性能，避免使用尖锐物品或化学溶剂擦拭屏幕表面以免造成损伤。
2. 避免潮湿与高温环境
长时间暴露在潮湿或高温环境中会加速LED电视内部元件的老化和损坏，因此应尽量避免在这些环境下使用电视并保持室内通风干燥。
3. 正确操作与使用
在使用LED电视时，应遵循正确的操作流程，避免频繁开关机和随意调整设置，也要避免将电视放置在光线直射或反射强烈的地方以免影响观看效果和屏幕寿命。
4. 定期检查与维护
定期对LED电视进行检查和维护可以及时发现并解决潜在的故障问题，建议每半年或一年进行一次全面的检查和维护包括检查电源线、信号线、电路板等关键部件的连接情况以及清洁屏幕表面等。
LED电视显示屏黑线故障是一个复杂而常见的问题，其原因多样，包括逻辑板与驱动电路问题、主板与信号问题、液晶屏损坏等多个方面，通过初步诊断、针对性维修以及案例分析与实践我们可以有效地解决这一问题并恢复电视的正常显示功能，同时采取预防措施与维护建议可以降低黑线故障的发生概率延长电视的使用寿命。
