液晶电视三合一主板故障
液晶电视的三合一主板集成了电源板、系统主板和液晶屏驱动板，这种设计简化了电视的内部结构，但也增加了维修难度，本文将详细介绍三合一主板的结构、常见故障及其维修方法，以帮助维修人员更好地理解和处理相关问题。

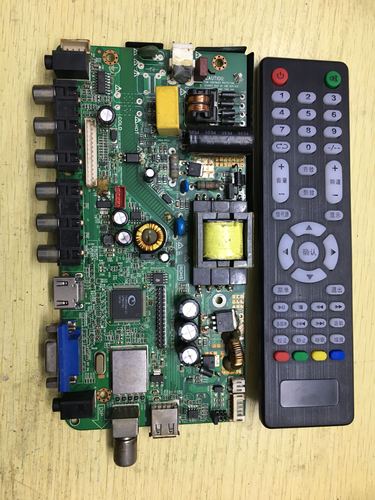

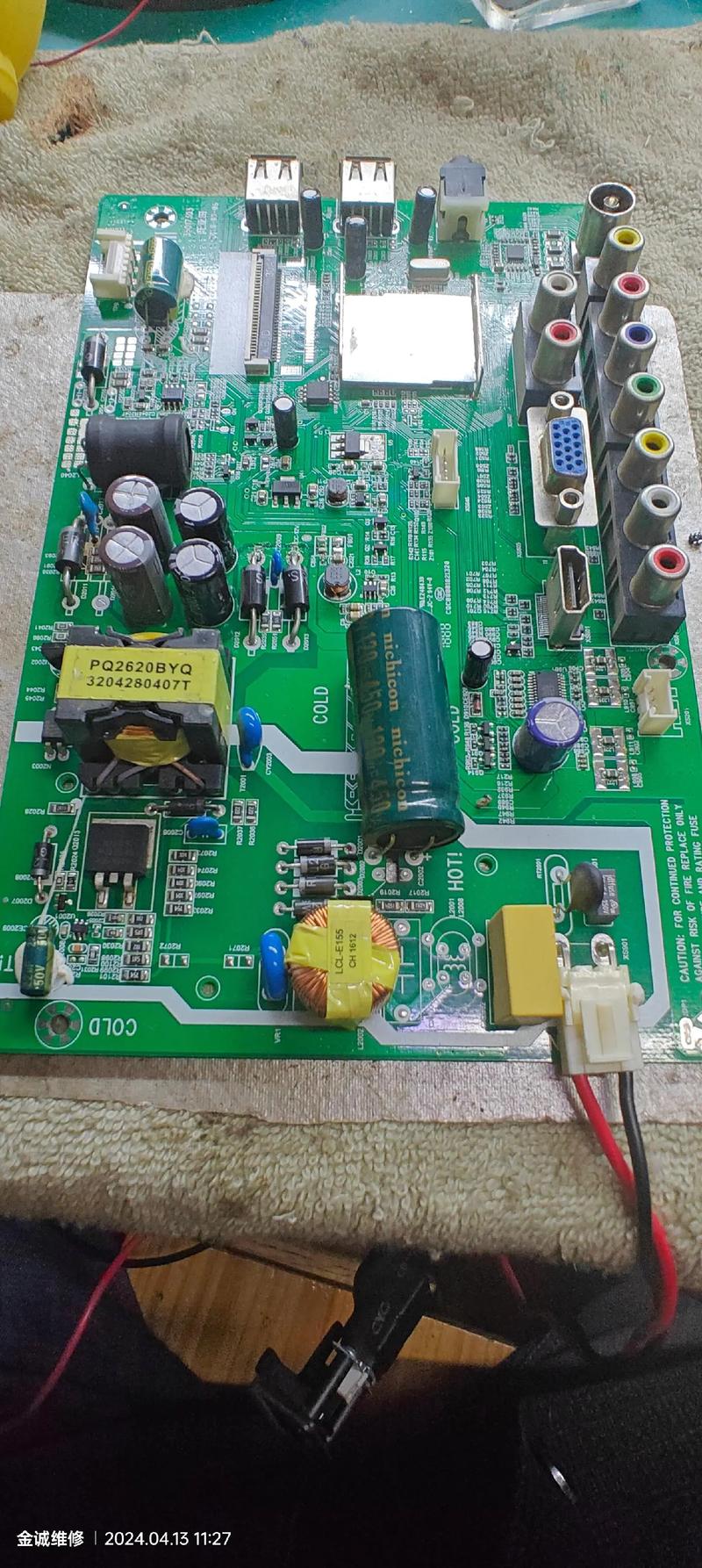

三合一主板概述
三合一主板是指将电源板、系统主板和液晶屏驱动板集成在一起的电路板，其功能包括：
1、电源部分：将外界交流电转化为各电压值直流电，为驱动板部分、系统主板部分及液晶显示屏等部分供电。
2、系统主板部分：将外界VGA、HDMI信号转化为液晶屏使用的LVDS等信号，兼有处理音频等作用，是电视的核心。
3、液晶屏驱动板部分：将LVDS信号转变为miniLVDS信号等处理，驱动液晶显示器。
常见故障及维修方法
1. 电源部分故障
现象：无法开机或自动关机。
原因及维修方法：
市电滤波电路故障：检查熔断器FP101、限流电阻RN101、压敏电阻RV101等元件，更换损坏的元件。
开关管QP201故障：测量开关管的D极电压是否正常，若不正常则检查开关管及相关电路。
稳压控制电路故障：检查取样电路RP307、RP308 //RP310，误差放大器UP808，光电祸合器NP202等元件，更换损坏的元件。
保护电路故障：检查尖峰脉冲吸收电路、过电流保护电路、功率限制和过电压保护电路等，更换损坏的元件。
2. 系统主板部分故障
现象：无信号输出或画面异常。
原因及维修方法：
信号输入端口故障：检查VGA、HDMI等接口，确保连接正常。
主芯片故障：测量主芯片的工作电压和信号输出，若不正常则更换主芯片。
内存故障：检查内存模块，重新插拔或更换损坏的内存。
3. 液晶屏驱动板部分故障
现象：背光亮但液晶屏黑屏，或屏幕显示异常。
原因及维修方法：
LVDS信号传输故障：检查LVDS线材，确保连接良好，无断路或短路现象。
驱动板IC故障：测量驱动板上的IC工作电压和信号输出，若不正常则更换驱动板IC。
FFC线材问题：检查FFC线材插入是否到位，有无损坏，如有损坏需更换线材。
4. 综合故障
现象：电视机无法正常工作，可能涉及多个部分。
原因及维修方法：
全面检查：拆开电视后壳，观察电路板外观，确认有无IC烧毁，元器件脱落，如果有对不良元件进行更换。
专业维修：如上述手法未能确认到原因，建议送专业维修机构维修或者更换三合一主板。
注意事项
1、断电操作：拆机后请务必断掉电源，以保证安全。
2、防静电：在操作过程中应注意防静电措施，避免损坏电子元件。
3、专业工具：使用万用表等专业工具进行检查和测量，确保维修的准确性。
4、更换元件：更换元件时应确保新元件与原元件型号一致，避免因不兼容导致新的故障。
液晶电视三合一主板的维修需要综合考虑电源部分、系统主板部分和液晶屏驱动板部分的故障可能性，通过系统的检查和维修方法，可以有效地解决大部分故障问题，由于三合一主板的高度集成化，对于一些复杂的故障，建议送专业维修机构进行处理。
